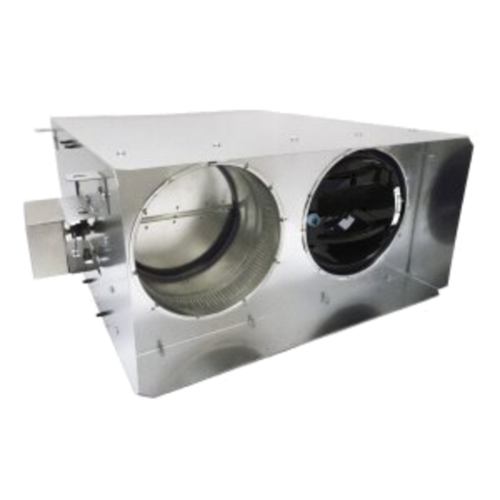

ZRT-PDIL
Régulateur de débit d'air
ZRT-PDIL
Régulateur de débit d'air
Le ZRT-PDIL avec terminaux indépendants de la pression à deux positions, permet un équilibrage automatique des débits d’air standards ou à haute pression.
ZRT-PDIL
Les régulateurs de zone en-ligne à clapet parallèle Aldes (ZRT-PDIL) sont conçus pour introduire la flexibilité et le contrôle dynamique des systèmes centraux d’alimentation ou d’évacuation. Utilisé dans les grands et les petits systèmes, le ZRT-PDIL régule la ventilation sans avoir besoin de ventilateurs individuels ou de terminaux VAV traditionnels.
Chaque ZRT-PDIL est un terminal à deux positions indépendant de la pression avec un registre de contrôle pour réguler le contrôle du débit d’air à la demande à la limite supérieure et des régulateurs passifs intégrés pour l’équilibrage automatique de l’air des points de consigne du débit d’air continu et de suralimentation. Cette combinaison unique fournit des schémas de commande flexibles sans avoir besoin de systèmes de commande pneumatiques, électroniques ou DDC coûteux.
Le ZRT-PDIL est principalement utilisé pour combiner une ventilation de l’air intérieur à faible débit ou de l’air d’appoint, et une ventilation ponctuelle à haut débit à la demande utilisant le même système de ventilation centrale d’évacuation ou d’alimentation. Ceci est réalisé en intégrant un régulateur de débit d’air constant minimum (CAR) dans le panneau d’extrémité du terminal et en ligne avec le conduit de dérivation. Le débit d’air maximal est contrôlé par une série de clapets motorisés alimentés en 24 VAC ou 120 VAC et par un contrôleur de débit d’air secondaire CAR. Le volet de commande motorisé à air maximal étant complètement fermé, le CAR permet un contrôle constant du débit d’air à faible volume.
Chaque ZRT-PDIL est un terminal à deux positions indépendant de la pression avec un registre de contrôle pour réguler le contrôle du débit d’air à la demande à la limite supérieure et des régulateurs passifs intégrés pour l’équilibrage automatique de l’air des points de consigne du débit d’air continu et de suralimentation. Cette combinaison unique fournit des schémas de commande flexibles sans avoir besoin de systèmes de commande pneumatiques, électroniques ou DDC coûteux.
Le ZRT-PDIL est principalement utilisé pour combiner une ventilation de l’air intérieur à faible débit ou de l’air d’appoint, et une ventilation ponctuelle à haut débit à la demande utilisant le même système de ventilation centrale d’évacuation ou d’alimentation. Ceci est réalisé en intégrant un régulateur de débit d’air constant minimum (CAR) dans le panneau d’extrémité du terminal et en ligne avec le conduit de dérivation. Le débit d’air maximal est contrôlé par une série de clapets motorisés alimentés en 24 VAC ou 120 VAC et par un contrôleur de débit d’air secondaire CAR. Le volet de commande motorisé à air maximal étant complètement fermé, le CAR permet un contrôle constant du débit d’air à faible volume.
Les + produits
- Utilisé dans de grands et petits systèmes,
- Permet la sélection entre la ventilation à faible débit, à débit moyen et à débit élevé,
- Remplace les ventilateurs individuels ou les terminaux à volume d’air variable (VAV),
- Terminal indépendant de la pression à trois positions avec 2 clapets de commande et régulateurs passifs intégrés (CAR3),
- Deux clapets motorisés peuvent être alimentés séparément pour permettre trois flux d’air distincts ou alimentés en parallèle pour deux flux d’air distincts,
- La configuration de montage en ligne permet une installation dans un système de conduits.
- Peut être utilisé dans une configuration d’alimentation ou d’évacuation,
- Câblage 24 VAC or 120 VAC.
